12.2.2 Packet Tracer – Перевірка NAT на бездротовому маршрутизаторі

Цілі та задачі

  • Перевірка NAT конфігурації на бездротовому маршрутизаторі
  • Налаштування чотирьох ПК для підключення до бездротового маршрутизатора за допомогою DHCP
  • Перевірка трафіку, що проходить через мережу із використанням NAT

Перебіг виконання

Частина 1: Перевірка конфігурації для доступу до зовнішньої мережі

  • Додайте один ПК і під'єднайте його до бездротового маршрутизатора за допомогою прямого кабелю. Зачекайте, коли всі індикатори стануть зеленими, перш ніж перейти до наступного кроку або натисніть Fast Forward.

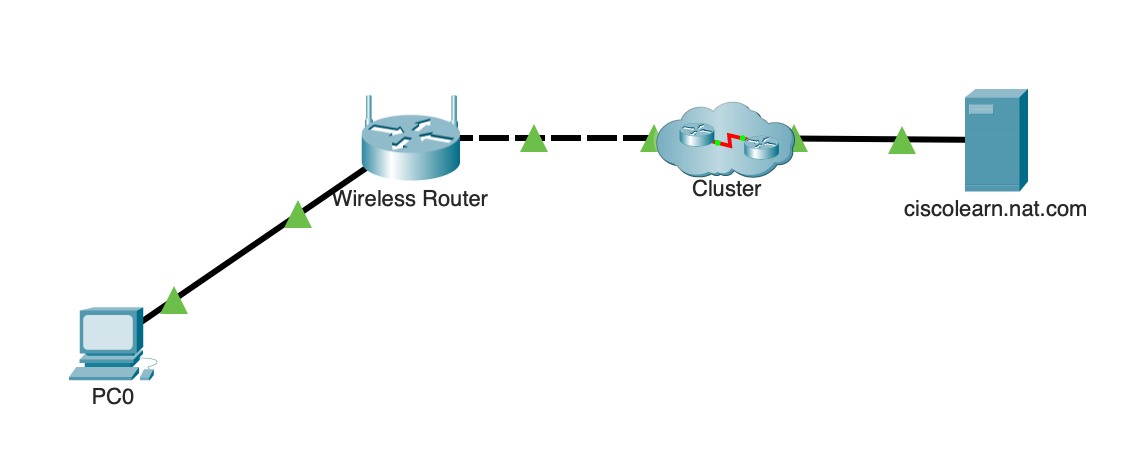

    Figure 1

  • На ПК, натисніть Desktop. Виберіть IP Configuration. Натисніть DHCP, щоб кожен пристрій міг отримувати IP-адресу через DHCP на бездротовому маршрутизаторі.

  • Зверніть увагу на IP-адресу шлюзу за замовчуванням. Закрийте IP Configuration, коли закінчите.

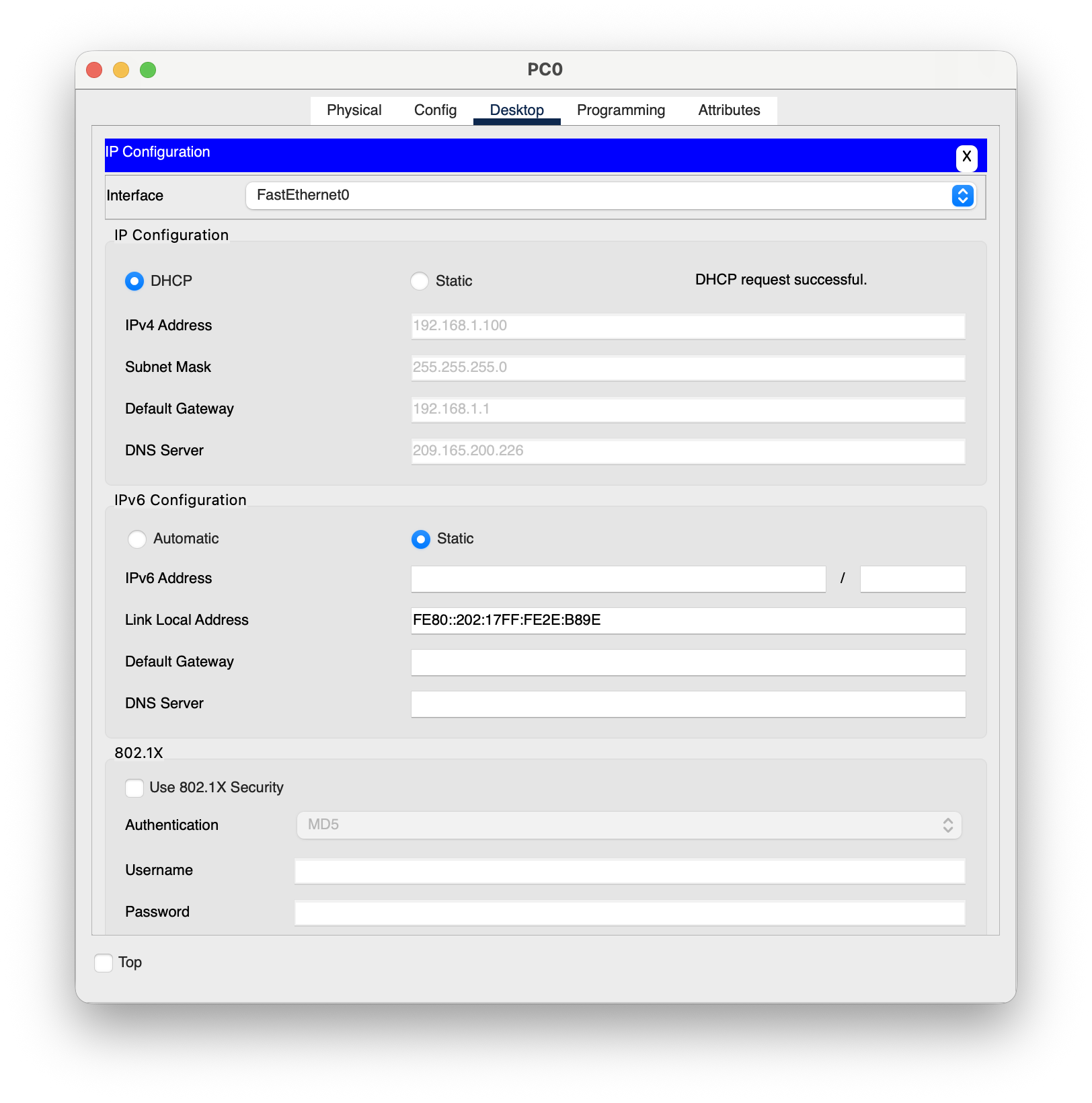

    Figure 2

  • Перейдіть до веббраузера і введіть IP-адресу шлюзу за замовчуванням у полі URL-адреси. Введіть ім'я користувача admin і пароль admin, коли з'явиться відповідний запит.

  • Натисніть вкладку Status у меню у верхньому правому куті. Після вибору відображається сторінка підменю Router.

  • Прокрутіть сторінку маршрутизатора донизу до опції підключення до Інтернету. Вказана тут IP-адреса – це адреса, призначена провайдером. Якщо IP-адреса відсутня (відображається 0.0.0.0), закрийте вікно, зачекайте декілька секунд і спробуйте ще раз. Бездротовий маршрутизатор перебуває в процесі отримання IP-адреси від ISP DHCP-сервера. Адреса, яку ми бачимо тут, – це адреса, призначена Інтернет-порту бездротового маршрутизатора.

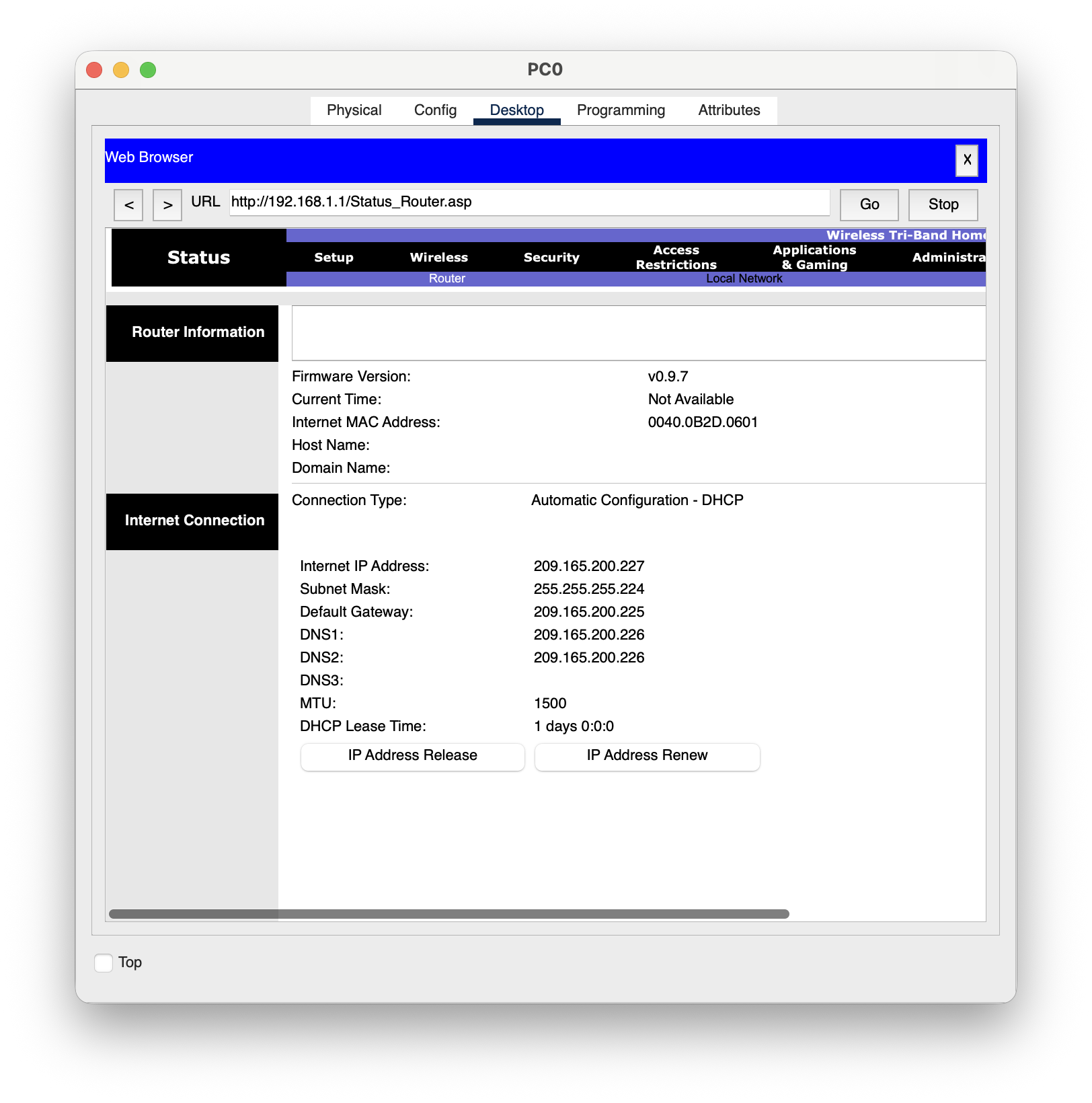

    Figure 3

Частина 2: Перевірка налаштувань для доступу до внутрішньої мережі

  • Натисніть вкладку Local Network в рядку підменю Status.

  • Прокрутіть донизу, щоб переглянути інформацію про локальну мережу. Це адреса, що призначена внутрішній мережі.

  • Прокрутіть далі донизу, щоб переглянути інформацію про сервер DHCP та діапазон IP-адрес, які можна призначити підключеним хостам.

  • Закрийте вікно налаштування бездротового маршрутизатора.

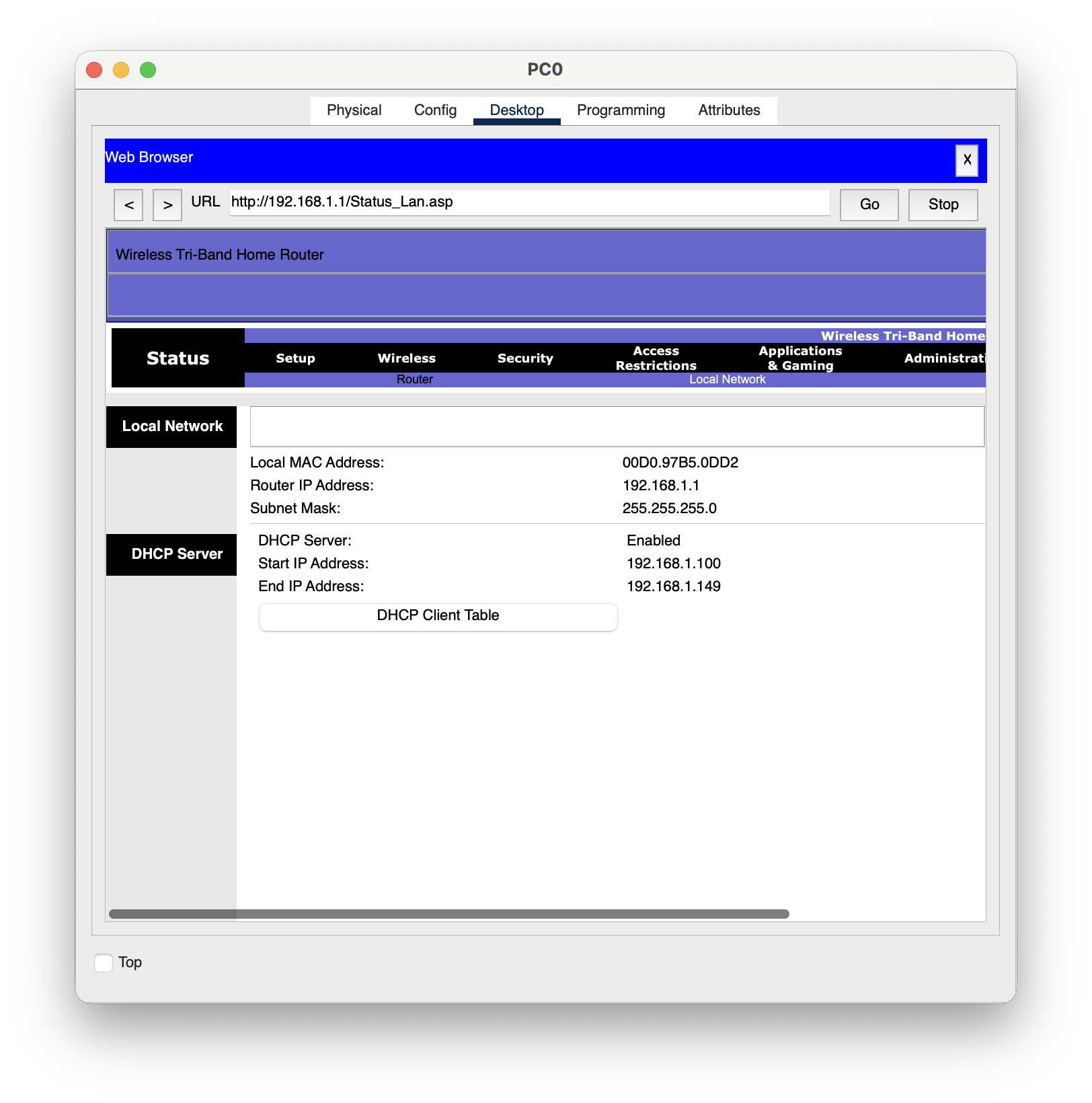

    Figure 4

Частина 3: Під'єднання трьох ПК до бездротового маршрутизатора

  • Додайте ще три ПК та під'єднайте їх до бездротового маршрутизатора за допомогою прямих кабелів. Зачекайте, коли всі індикатори стануть зеленими, перш ніж перейти до наступного кроку або натисніть Fast Forward.

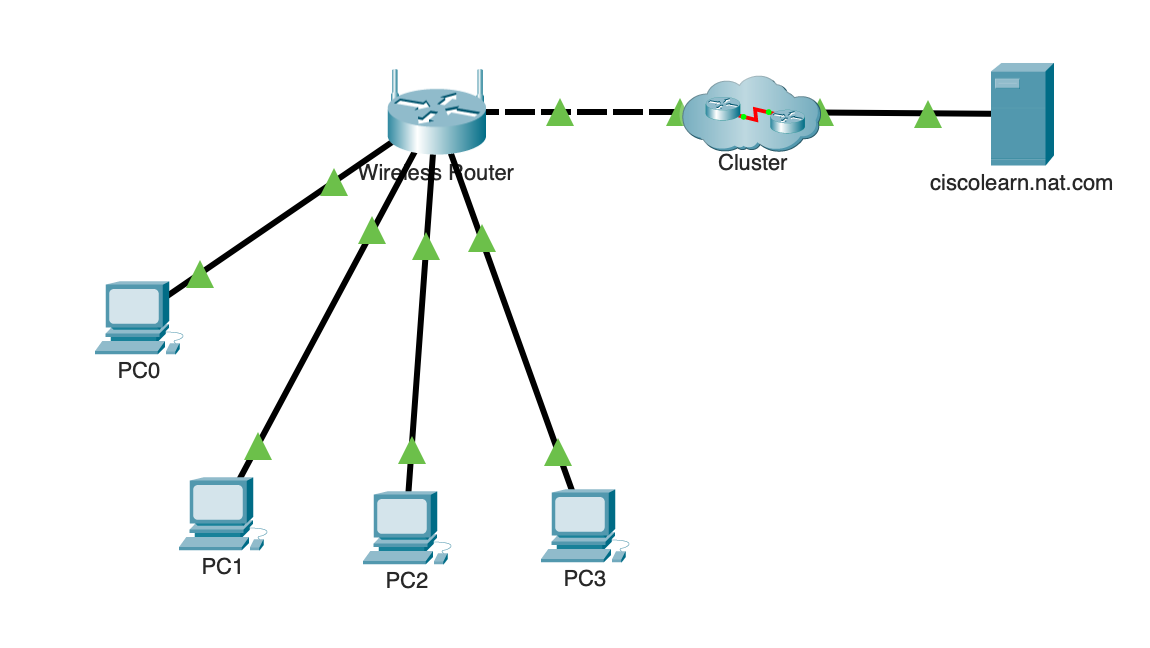

    Figure 5

  • На кожному комп'ютері натисніть Desktop. Виберіть IP Configuration. Натисніть DHCP, щоб кожен пристрій міг отримувати IP-адресу через DHCP на бездротовому маршрутизаторі. Закрийте IP Configuration, коли закінчите.

  • Натисніть піктограму Command Prompt для того, щоб перевірити на кожному ПК конфігурацію IP, використовуючи команду ipconfig /all.

    Примітка: Ці пристрої отримають приватну адресу. Приватні адреси не в змозі перейти через Інтернет, тому має відбутися перетворення NAT.

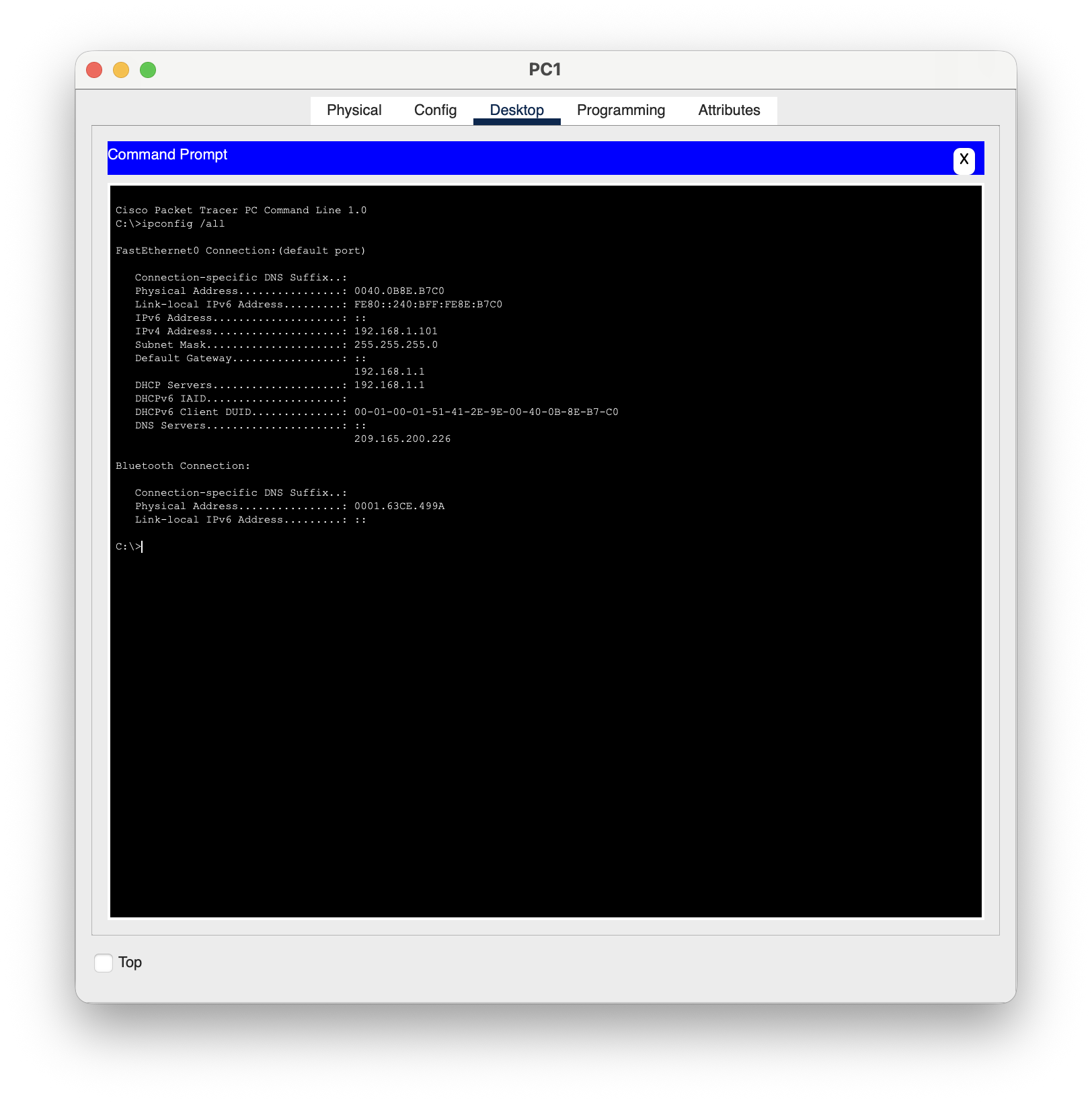

    Figure 6
